Фильтры напорные ФГМ 32

Фильтры напорные с индикатором загрязненности ФГМ

Фильтры 1ФГМ32-25-К, 2ФГМ32-25-К, 3ФГМ32-25-К, 4ФГМ32-25-К предназначены для очистки от механических примесей минеральных масел и используются в металлорежущих, деревообрабатывающих и других станках, кузнечно-прессовых, литейных и других машинах. Температура окружающей среды от +1°С до +40°С.

Фильтры ФГМ - 1ФГМ32, 2ФГМ32, 3ФГМ32, 4ФГМ32 изготавливаются: по номинальному давлению 32 МПа – четырёх габаритов (1ФГМ, 2ФГМ, 3ФГМ, 4ФГМ); по тонкости фильтрации – 5, 10, 25, 40 мкм.

Технические характеристики

Марка фильтра Условный проход / Резьба Номинальное давление Номинальный расход Вес Габаритные размеры
мм / K (M) МПа л/мин кг мм
Фильтр 1ФГМ 32-05 К Ду=12 / К1/2"(М22х1,5) 32 15,5 5,6 268x106
Фильтр 1ФГМ 32-10 К Ду=12 / К1/2"(М22х1,5) 32 40 5,6 268x106
Фильтр 1ФГМ 32-25 К Ду=12 / К1/2"(М22х1,5) 32 40 5,6 268x106
Фильтр 1ФГМ 32-40 К Ду=12 / К1/2"(М22х1,5) 32 50 5,6 268x106
Фильтр 2ФГМ 32-05 К Ду=20 / К3/4"(М27х1,5) 32 25 7,0 368x106
Фильтр 2ФГМ 32-10 К Ду=20 / К3/4"(М27х1,5) 32 80 7,0 368x106
Фильтр 2ФГМ 32-25 К Ду=20 / К3/4"(М27х1,5) 32 80 7,0 368x106
Фильтр 2ФГМ 32-40 К Ду=20 / К3/4"(М27х1,5) 32 100 7,0 368x106
Фильтр 3ФГМ 32-05 К Ду=32 / К1 1/4"(М42х2) 32 63 14,7 413x150
Фильтр 3ФГМ 32-10 К Ду=32 / К1 1/4"(М42х2) 32 200 14,7 413x150
Фильтр 3ФГМ 32-25 К Ду=32 / К1 1/4"(М42х2) 32 200 14,7 413x150
Фильтр 3ФГМ 32-40 К Ду=32 / К1 1/4"(М42х2) 32 200 14,7 413x150
Фильтр 4ФГМ 32-05 К Ду=40 / К1 1/2"(М48х2) 32 100 19,5 413x150
Фильтр 4ФГМ 32-10 К Ду=40 / К1 1/2"(М48х2) 32 320 19,5 413x150
Фильтр 4ФГМ 32-25 К Ду=40 / К1 1/2"(М48х2) 32 320 19,5 413x150
Фильтр 4ФГМ 32-40 К Ду=40 / К1 1/2"(М48х2) 32 400 19,5 413x150



Принцип действия фильтра ФГМ
Фильтр напорный с индикатором загрязненности типа ФГМ состоит из головки 3 (с входным и выходным отверстиями) и стакана 2, соединенного с головкой 3 герметично при помощи кольца. Внутри стакана расположен установленный на седле фильтроэлемент. На головке установлен индикатор загрязненности 4, в корпусе которого имеются средства сигнализации о загрязненности фильтроэлемента и перепуске неочищенной жидкости. Рабочая жидкость через входное отверстие в головке фильтра поступает в полость стакана, фильтруется через фильтроэлемент 1, и через центральное отверстие в седле и выходное отверстие поступает в гидросистему. При увеличении перепада давления на фильтрующем элементе (по мере его загрязнения или при увеличенном расходе) начинает перемещаться плунжер, расположенный в поршне, сжимая пружину и, выдвигая шток, на хвостовике которого установлен постоянный магнит. При перепаде давлений (0,3±-0,03)МПа в поле действия магнита окажется магнитоуправляемый контакт (геркон), лепестки которого замкнутся, и поступит электрический сигнал о необходимости замены загрязненного фильтроэлемента (электрическая сигнализация). Если своевременно не заменить фильтроэлемент, то происходит дальнейшее повышение перепада давлений до (0,5±0,1)МПа, открытие предохранительного (переливного) клапана, при этом неочищенная рабочая жидкость поступает в систему, минуя фильтрующий элемент — это уже аварийный режим работы.
.

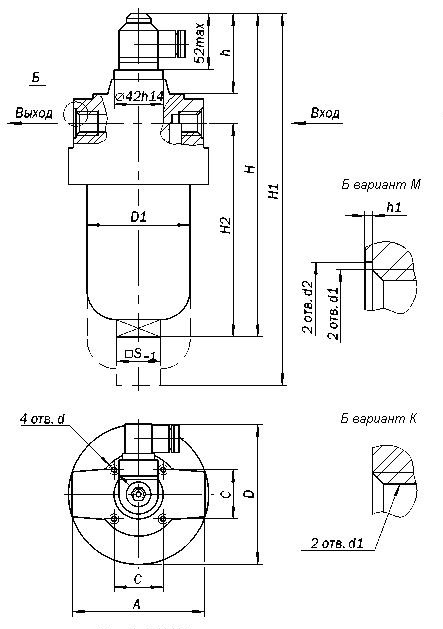

Габаритные и присоединительные размеры
.
Размеры, мм: 1ФГМ32 2ФГМ32 3ФГМ32 4ФГМ32
D, не более 108 108 150 150
D1, не более 85 85 125 125
H, не более 250 360 390 600
H1, не менее 290 400 440 650
H2, не более 160 270 300 500
h±1 65 65 58 58
A max 100 100 140 140
S–1 36 36 50 50
C±0,2 40 40 45 45
d–7H М8 М8 М10 М10
d1:
вариант М М22x1,5-7Н М27х2-7Н М42х2-7Н М48х2-7Н
вариант К К 1/2″ К 3/4″ К 1 1/4″ К 1 1/2″
d2+0,4 (для варианта М) 28 33 50 56
h1–0,4 (для варианта М) 2,5 2,5 2,5 2,5
Масса, кг, не более 5,6 7 14,7 19,5

Структура условного обозначения фильтров ФГМ
.

1ФГМ   32 - 25   К   УХЛ4

Климатическое исполнение по ГОСТ 15150: УХЛ4, 04.1
Тип резьбы на входном и выходном отверстиях фильтра:
К = коническая
М = метрическая
Номинальная тонкость фильтрации:
05 = 5 мкм
10 = 10 мкм
25 = 25 мкм
40 = 40 мкм
32 = номинальное давление 32 МПа
Исполнение фильтра по габариту:
1ФГМ = Ду 12 мм
2ФГМ = Ду 20 мм
3ФГМ = Ду 32 мм
4ФГМ = Ду 40 мм


1ФГМ32-25, 1ФГМ32-40, 1ФГМ32-10, 1ФГМ32-05 фильтры гидравлические
